Avaa CAD to PDF ja lisää piirustuksesi. Esimerkkimme muuntaa alkuperäisen DXF-työpajasuunnitelman yksisivuiseksi A4-PDF-tiedostoksi.
Lisää piirustus
Valitse yksi DWG- tai DXF-tiedosto. Lähdekortti näyttää tiedostonimen ja muodon. Esimerkissämme käytetään tiedostoa workshop-plan.dxf.
Jos piirustus riippuu ulkoisista viitteistä tai mukautetuista fonteista, tarkista valmis PDF puuttuvan sisällön varalta. Tiedostokortti ei ole renderöity esikatselu jokaisesta piirustuselementistä.
Määritä paperi- ja renderöintiasetukset
Valitse Paperikoko. Esimerkissä vaihdetaan Auto-asetuksesta A4-kokoon ja pidetään Renderöinti-asetus värillisenä. Harmaasävy ja mustavalkoinen ovat saatavilla, kun ne sopivat piirustukselle.
Tarkista Mittaviivan koko ja Mittatekstin korkeus; molempien oletusarvo on 0.2. Viivan enimmäisleveys on oletuksena Auto. Nämä säätimet vaikuttavat piirustuksen esitystapaan, joten tarkista mittamerkinnät ja viivojen paksuudet viennin jälkeen.
Muunna ja tarkista PDF

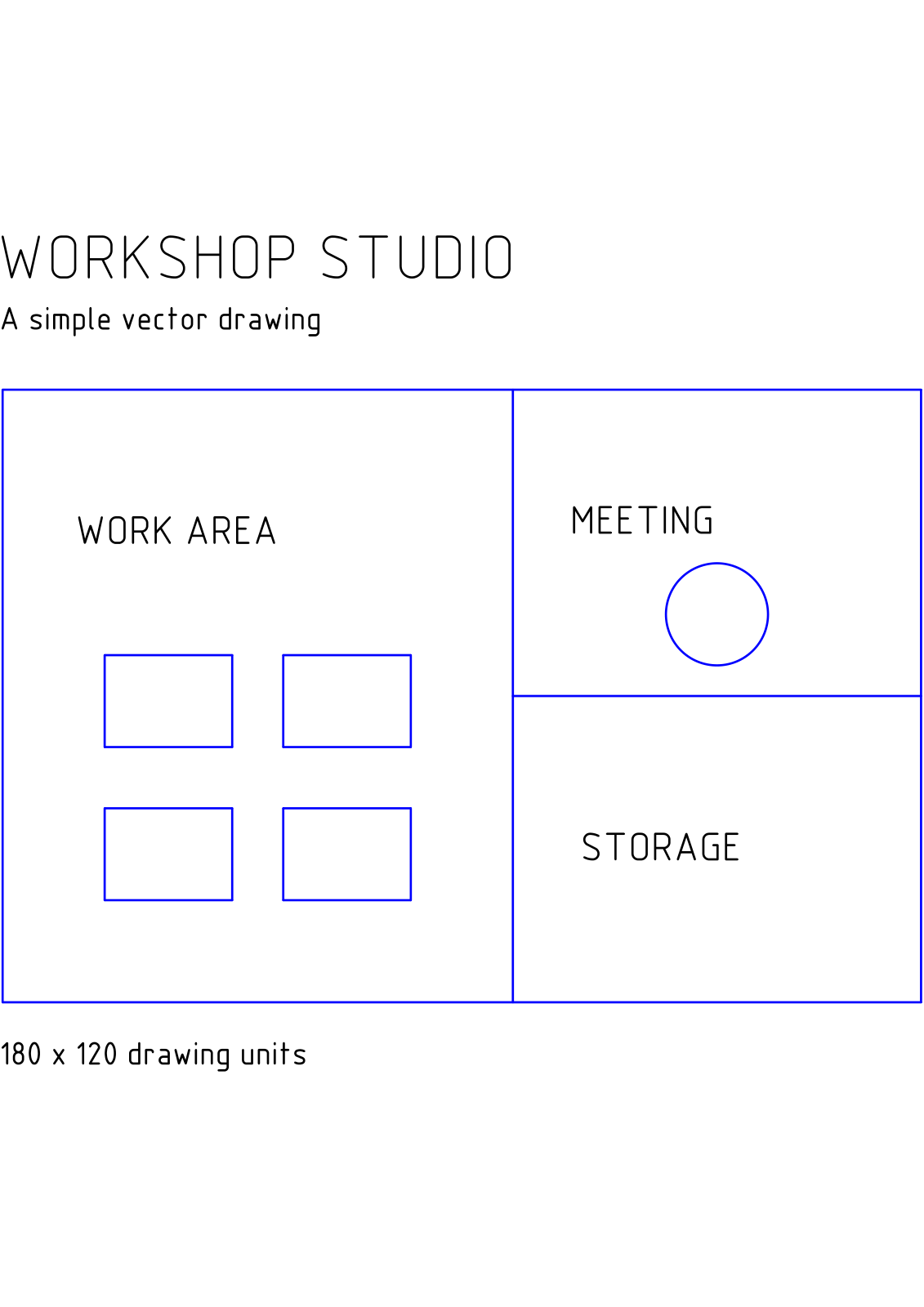

Valitse Aloita ja lataa PDF. Avaa se, lähennä ja tarkista pienimmät merkinnät, mittaviivat ja viivojen leikkauskohdat. Esimerkki tuottaa yhden A4-sivun.
Piirustus sovitetaan automaattisesti valitulle arkille. Jos fyysisellä mittakaavalla on merkitystä, tarkista tunnettu mitta valmiista PDF-tiedostosta ja tarkista tulostusasetukset ennen tulostetun kopion käyttöä.
Usein kysytyt kysymykset
Pitäisikö minun käyttää Auto-paperikokoa?
Käytä Auto-asetusta, kun piirustuksen rajojen tulisi määrittää sivukoko. Valitse A4 tai muu määritetty koko, kun vastaanottaja tarvitsee standardiarkin. Tarkista sovitus ja viivojen luettavuus molemmissa tapauksissa.
Miten voin yhdistää useita muunnettuja piirustuksia?
Muunna jokainen piirustus ja käytä sitten Yhdistä PDF-toimintoa kootaksesi tuloksena olevat PDF-tiedostot halutussa järjestyksessä.
