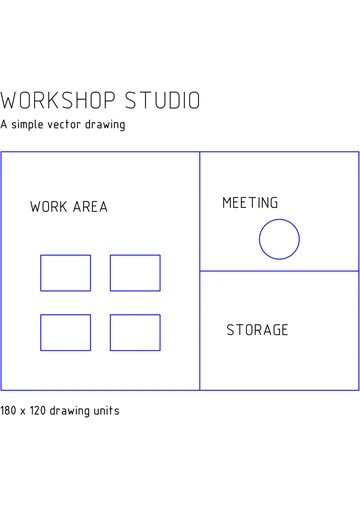

Abre DXF a PDF y añade tu dibujo. Nuestro ejemplo convierte un plano de taller DXF original a un PDF A4 de una sola página.
Añade el dibujo
Elige un archivo DXF. La tarjeta de origen muestra su nombre de archivo y formato. Nuestro ejemplo utiliza workshop-plan.dxf.
Si el dibujo depende de referencias externas o fuentes personalizadas, comprueba si falta contenido en el PDF final. La tarjeta de archivo no es una vista previa renderizada de cada elemento del dibujo.
Configura las opciones de papel y renderizado
Elige Tamaño de papel. El ejemplo cambia Auto a A4 y mantiene Renderizado en Color. Escala de grises y Blanco y negro están disponibles cuando sea apropiado para el dibujo.
Revisa el Tamaño de flecha de cota y la Altura del texto de cota; ambos tienen como valor predeterminado 0.2. Ancho máximo de línea es Auto por defecto. Estos controles afectan a la presentación del dibujo, así que inspecciona las anotaciones de cota y los grosores de línea después de la exportación.
Convierte e inspecciona el PDF
Elige Iniciar y descarga el PDF. Ábrelo, haz zoom e inspecciona las etiquetas más pequeñas, las flechas de cota y las intersecciones de líneas. El ejemplo produce una página A4.
El dibujo se ajusta automáticamente a la hoja seleccionada. Si la escala física es importante, verifica una dimensión conocida en el PDF resultante y comprueba la configuración de impresión antes de usar una copia impresa.
Preguntas frecuentes
¿Debo mantener el tamaño de papel Auto?
Usa Auto cuando los límites del dibujo deban determinar el tamaño de la página. Elige A4 u otro tamaño explícito cuando el destinatario necesite una hoja estándar. Revisa el ajuste y la legibilidad de las líneas en cualquier caso.
¿Cómo puedo combinar varios dibujos convertidos?
Convierte cada dibujo y luego usa Combinar PDF para ensamblar los PDF resultantes en el orden requerido.
Pruébalo con tu documento
Revisa el resultado y luego guarda la versión que necesites.
