Avaa PDF to DXF, lisää PDF ja valitse muunnettavat sivut. Esimerkkimme alkaa yksisivuisella työpajastudion vektoripiirustuksella ja tuottaa yhden DXF-tiedoston.
Valitse sopiva lähde-PDF
Lisää PDF ja tarkista sivun esikatselu. Vektoriviivoja ja muotoja sisältävä piirustus on sopiva lähtökohta muokattavalle CAD-geometrialle. Skannattu suunnitelma sisältää pikseleitä ja saattaa vaatia erillisen jäljitystyönkulun.

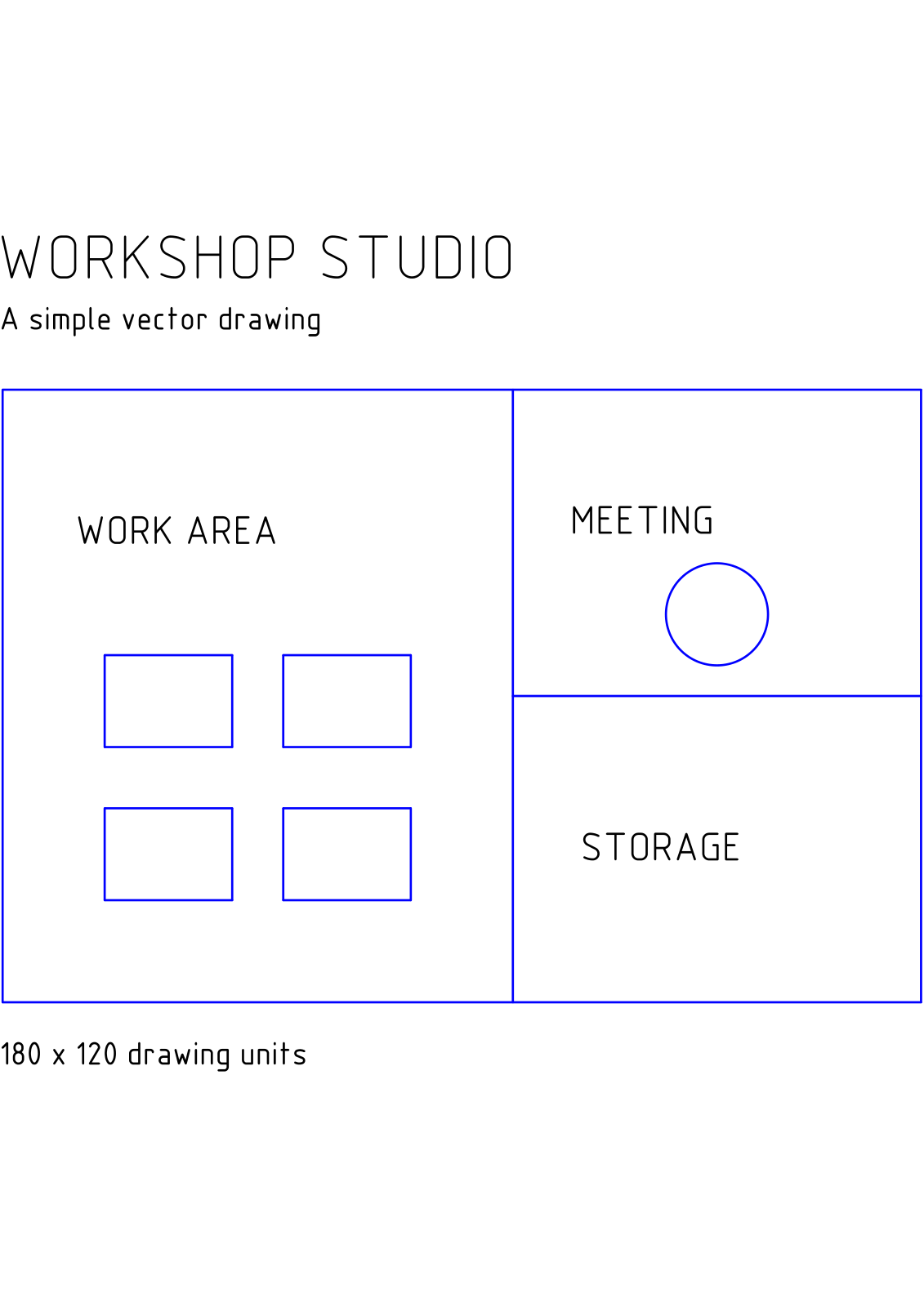

Esimerkki sisältää huoneiden ääriviivat, työpöydät ja kokousalueen. Pidä lähde-PDF saatavilla vertailua varten, kun olet tuonut tuloksen CAD-sovellukseesi.
Aseta sivut ja tuloste
Tämä työkalu tuottaa DXF-tiedostoja. Käytä PDF to DWG -työkalua, jos vastaanottaja tarvitsee DWG-muotoa.
Jätä sivualue tyhjäksi kaikkia sivuja varten tai syötä tarvitsemasi sivut ja valitse sitten Start. Esimerkki käyttää sen ainoaa sivua.
Lataa ja tarkista CAD-tiedosto
Lataa tulos. Yksi valittu sivu tuottaa yhden DXF-tiedoston; useat sivut tuottavat ZIP-tiedoston, joka sisältää erilliset piirustukset. Pura arkisto ennen tiedostojen avaamista.
Avaa piirustus CAD-ohjelmassasi ja vertaa tärkeitä viivoja, mittoja ja tekstiä PDF-tiedostoon. Vahvista tunnettu mitta ja piirustuksen yksiköt ennen kuin käytät geometriaa toisessa suunnitelmassa.
Yleisiä kysymyksiä
Voinko muuntaa monisivuisen PDF-tiedoston DXF-muotoon?
Kyllä. Valitse tarvittavat sivut; jokaisesta tulee erillinen piirustus ladatussa ZIP-tiedostossa. Tämä on hyödyllistä, kun PDF sisältää useita arkkeja.
Onko piirustuksessa automaattisesti oikea todellinen mittakaava?
Älä oleta, että se onnistuu automaattisesti. PDF-sivun mitat ja CAD-yksiköt ovat eri käsitteitä. Tarkista tunnettu mitta ja säädä piirustuksen yksiköt tai mittakaava CAD-sovelluksessasi tarvittaessa.
Kokeile sitä asiakirjallasi
Tarkista tulos ja tallenna sitten tarvitsemasi versio.
