Nyissa meg a Measure PDF eszközt, állítsa be a rajz és a valós méretek közötti kapcsolatot, majd helyezzen el egy mérést. A mintatéglalapunk 2 hüvelyk széles és 1 hüvelyk magas, 1:1 méretarányban.
Nyissa meg a rajzot és állítsa be a méretarányát
Adja hozzá a PDF-et vagy válassza a mintát, majd nyissa meg a Drawing scale (Rajz méretaránya) lehetőséget. Állítsa be a On the drawing (A rajzon) és Equals in real life (Egyenlő a valóságban) értékeket, kiválasztva a megfelelő mértékegységeket.

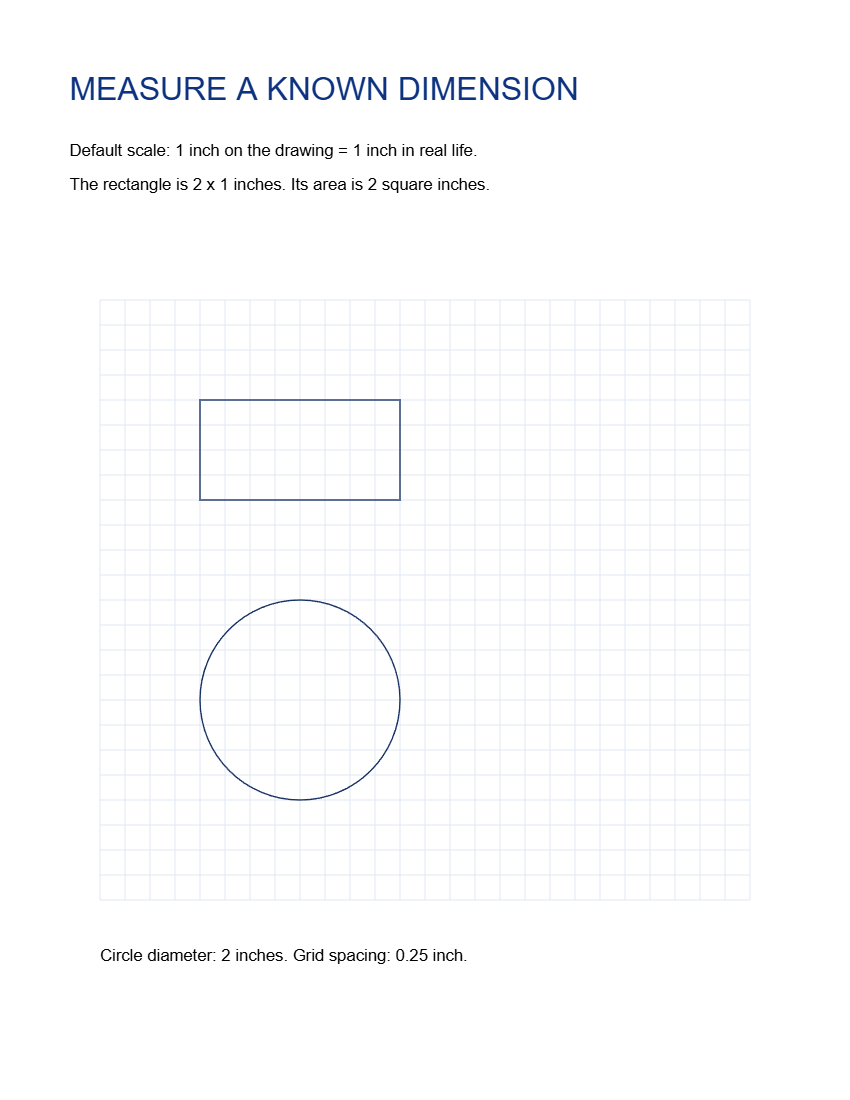

A bemutatott mintánál tartsa a 1 hüvelyket 1 hüvelykkel egyenlőnek, a Decimal places (Tizedesjegyek) értékét pedig 2-n. Olyan tervrajznál, ahol 1 cm 1 m-t jelöl, adja meg ezeket az értékeket és mértékegységeket a mérés előtt. Erősítse meg a méretarányt egy már ismert méret használatával.
Válasszon mérést és kövesse a vonalait
Válasszon nyilat vagy vonalláncot a hosszhoz, vagy téglalapot, ellipszist vagy sokszöget a területhez. Óvatosan kövesse a megfelelő határvonalat; a nagyítás segít a végpontok pontos elhelyezésében.

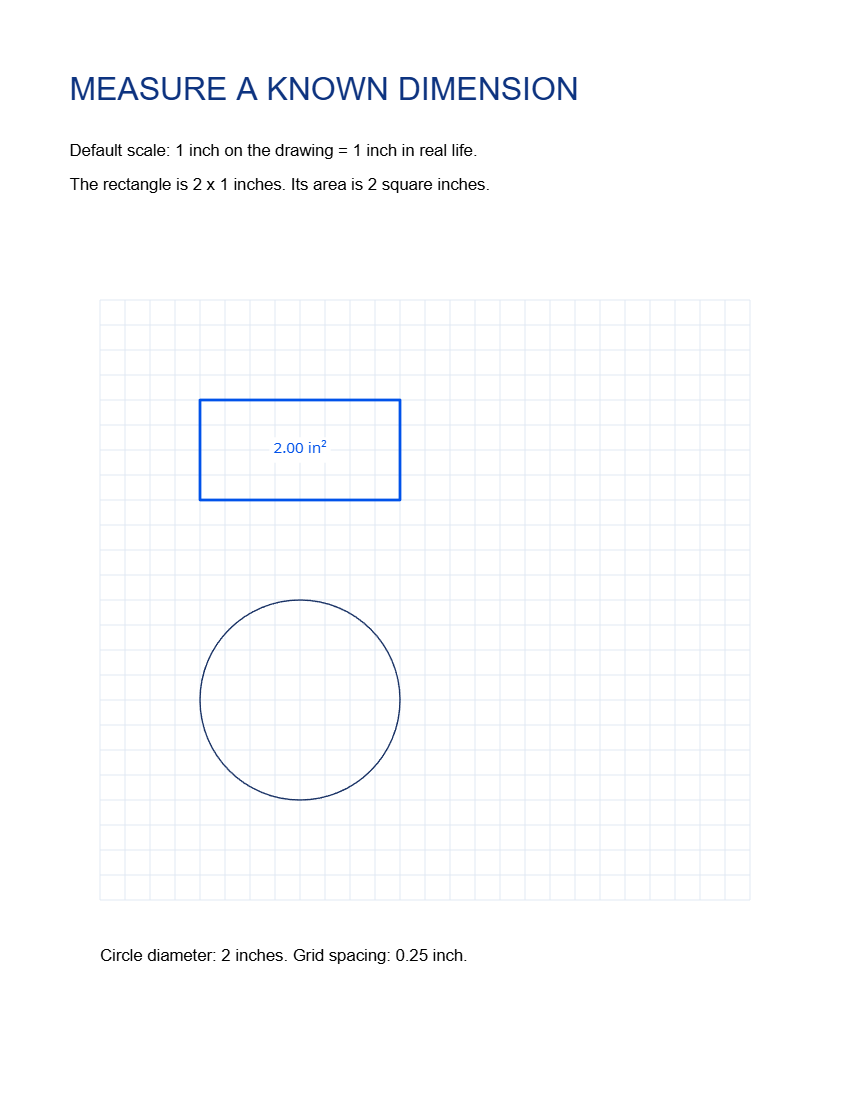

A példához válassza a Rectangle (Téglalap) eszközt, és illessze a minta 2 x 1 hüvelykes téglalapjának körvonalához. A területcímke értéke 2.00 in². Igazítsa az alakzatot, ha az élek nem illeszkednek a rajzhoz.
Ellenőrizze az értéket és mentse a PDF-et
Hasonlítsa össze az eredményt egy ismert mérettel, és ellenőrizze az érték mellett megjelenő mértékegységet. A terület a méretarány négyzetével számol, ezért a helytelen méretarány különösen erősen befolyásolja a területméréseket.
Válassza a Start gombot, és töltse le a PDF-et. Nyissa meg a mentett másolatot a mérési alakzatok és a látható címkék ellenőrzéséhez. Hagyjon elegendő helyet a címke körül, hogy olvasható maradjon.
Gyakori kérdések
Mérhetek szkennelt tervrajzot?
Elhelyezheti a méréseket a képen, de előtte hasonlítson össze több ismert méretet. A szkennelés, nyújtás vagy perspektíva torzíthatja a méretarányt az oldalon.
Az oldal papírmérete megadja a rajz méretarányát?
Nem. A papírméret a PDF-oldal méreteit adja meg. A rajz méretarányát a tervrajzon feltüntetett méretarányból vagy egy megbízható ismert méretből állítsa be, és az eredmények használata előtt ellenőrizze azt.
